一、產品簡介

液壓反擊式破碎機，又稱‘液壓反擊破’，其實，它就是普通的反擊式破碎機中加裝了液壓系統，讓其在遇到破碎像鐵塊這一類不可破碎物品的時候，通過液壓調控，將其排出（吐出），從而起到保護破碎腔及保證破碎的正常運行。通常搭配顎式破碎機，進行二次的中碎、細碎作業。

1、結構組成

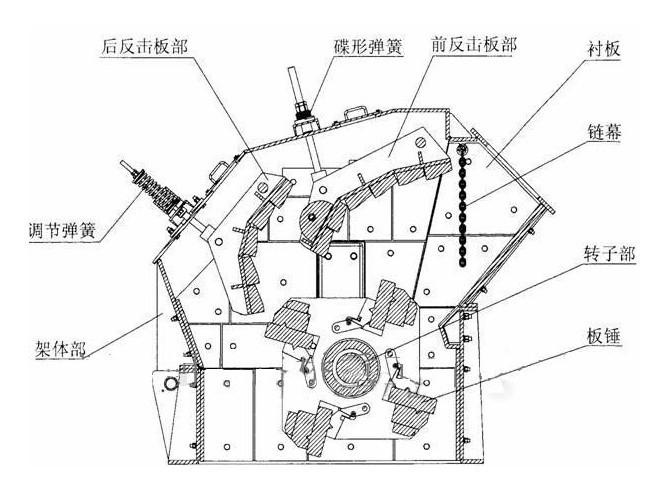

廢話不多說，直接上液壓反擊式破碎機的內部結構圖，各個部件的名稱也都有標注，詳情如下：

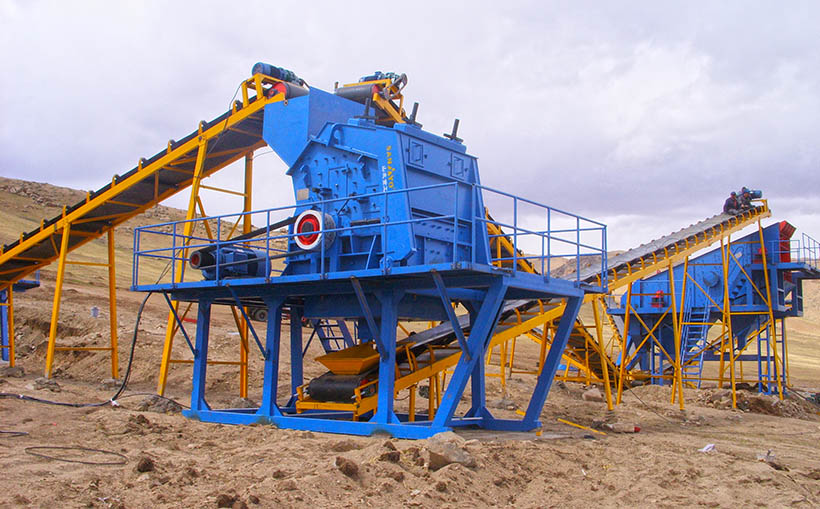

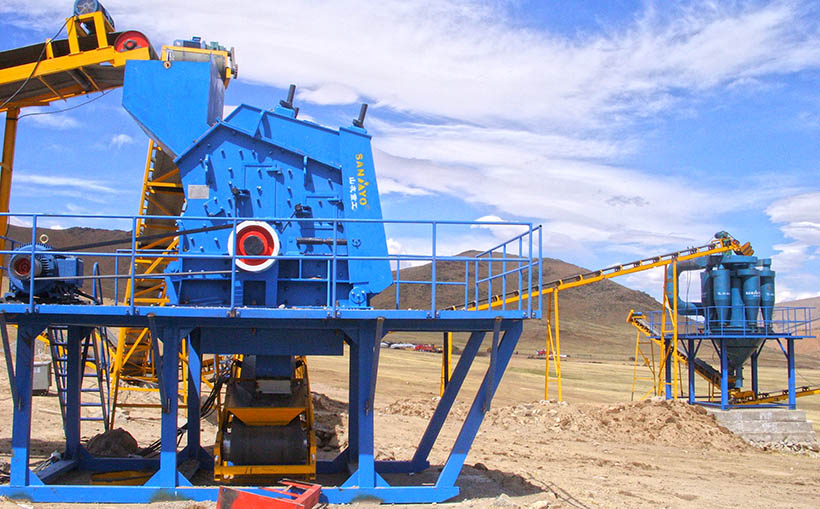

當然，上面的只是簡易化的結構圖紙，那么，實際生產出來，這個液壓顎式破碎機又長個什么樣子呢？其實，每個廠家生產出來的，多少長得還是有差異的，但看個大體輪廓應該不會錯，下面以sanyyo（山友重工）為例，看看液壓破碎機的實際樣子吧。

2、工作原理

同普通反擊式破碎機一樣，液壓破碎機的工作原理也是利用沖擊能進行破碎的一種機制，其詳細的工作/驅動路線如下：

1. 電機帶動板錘處于高速轉動狀態；

2. 當物料進入板錘作用區時，受到板錘的高速沖擊而破碎；

3. 并被拋向安裝在轉子上方的反擊裝置上再次破碎；

4. 然后又從反擊破襯板上彈回到板錘作用區重新破碎；

5. 此過程重復進行，直到物料被破碎至所需粒度，由機器下部排出為止；

• 值得一提的是，通過調整反擊架與轉子架之間的間隙，可達到改變物料粒度和物料形狀的目的；

• 而液壓系統的作用就是，當非破碎物（如鐵塊）進入破碎腔后，液壓就會達到閾值，至使前后反擊架自動后退，而非破碎物就會從機內排出，從而起到保護破碎腔、及破碎過程的高效穩定。

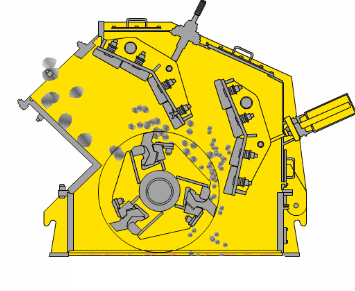

下面用一張gif的動圖，簡單表示一下其工作原理：

3、應用場景

液壓反擊式破碎機主要用于冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門， 在高速公路建設、水利工程、建筑碎石、機制砂加工等領域廣泛應用，非常適合破碎各種軟、 中硬礦石。進行粗碎、中碎、細碎作業。

處理范圍包括重晶石、石灰石、方解石、白云石、廢棄混凝土、建筑垃圾等200多種石料。

二、優勢特點

山友重工生產的歐版液壓反擊式破碎機，主要優勢特點有如下幾個：

1. 高鉻新型加厚耐磨板錘，獨特齒式反擊襯板，剛性強、耐磨損；

   High chromium made new thickened abrasion resistant blow bar. Unique tooth counter liner, strong rigidity and anti-wearing.

2. 具有整形功能，產品呈立方體，堆積密度大，排料粒度大小可調，簡化流程；

   It has function of shape forming. Finished products are in the shape of cubic, thence with big bulk density. Discharge size can be adjusted with simplified process.

3. 均整板結構使排料更呈小粒徑和立方體形無內裂紋；襯板設計排放較小的尺寸, 立方狀, 無裂口材料；

   The whole plate structure makes crushed products much smaller particle diameter and without internal crack. The liner is designed for discharging small size of products, which is in cube shape and without any cracking material.

4. 低寬喂入口方便喂入加大物料，便于生產線布置和增大進料尺寸；使用和維修方便能夠作選擇性破碎；

   Low and wide designed feed opening makes it easy for feeding big material and layout of production line. It is easy to operate and maintain. Selective crushing can be reached.

5. 液壓開蓋，襯板為方形設計，通用互換性高，拉環式堅固，極大地節省更換易損件時間；

   Cover is opened hydraulically. Side guard plate are designed in square shape and with pull ring, thence is interchangeable with each other and saves times of changing wearing parts.

6. 反擊破配有多功能液壓站，具有一鍵式快速液壓高速調節排料間隙和開蓋功能.

   This Impact crusher is equipped with multi-function hydraulic station, which has the function of high-speed adjusting discharge gap and open the cover fast and hydraulically with just one push.

三、性能參數

性能參數又稱‘技術參數’，下面是sanyyo（山友重工）HM系列歐版液壓反擊式破碎機的產品列表，及其生產能力、進出料、功率的參數，詳情如下：

四、易損部件

同所有反擊式破碎機一樣，液壓反擊破的易損部件也主要在兩個地方（非常常見）：

• ①板錘；

• ②反擊板；
